ANSVC无功补偿装置在江苏环保能源项目上的应用

发布时间：2022-10-10阅读：38987

摘要：根据无功补偿原理，解决功率因数偏低的问题，结合该环保能源公司用电质量的现状，提出无功补偿解决方案，实际现场考察负载用电总结无功补偿装置的设计选型、安装及注意事项。ANSVC无功补偿装置由自愈式并联电容器、串联电抗器、投切开关、低压无功补偿控制器组成，能实时检测系统中的无功需量，进行无功补偿，从而提高功率因数，减少电费支出。

无功功率偏低的不良影响：

1、降低发电机有功功率的输出

2、降低输电、变电设备的供电能力

3、线路损失加大和电能损耗增加

4、功率因数下降，电费增收，成本增加

5、使电气设备得不到充分发挥

项目概述

江苏某环保能源公司，占地面积约16.6公顷，项目一期建设4条日处理500吨的焚烧线，2台18MW的汽轮发电机组，生活垃圾焚烧能力为2000吨/天，年发电量2.72亿千瓦时以上。现有多套新建2000KVA变压器需配套两电容补偿柜，柜子尺寸为宽1000*深1000*高2200，主要负载为电动机、办公用电、照明等。

ANSVC无功补偿装置

4.1 概述

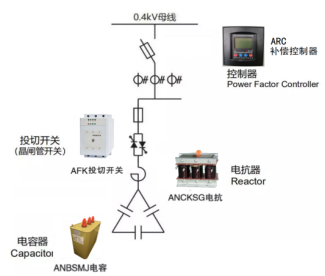

ANSVC无功补偿装置适用于频率50Hz电压0.4KV的系统中，ANSVC低压无功功率补偿装置并联在整个供电系统中，能根据电网中负载功率因数的变化控制电力电容器投切进行补偿。其原理为：ANSVC低压无功功率补偿装置通过CT采集电流、电压信号，由无功补偿控制器计算，计算出投切电容器的方案，通过投切开关控制各组电力电容器投切。

ANBSMJ自愈式并联电容器

ANBSMJ系列自愈式低压并联电容器一般应用于低压交流电力系统中，对工频低压电力系统设备的功率因数进行校正，就地或者集中补偿无功，电容器采用自愈式并联电容器，自愈式在击穿后可以进行自我恢复，工作状态下损耗小，并联式电容器即使损坏也不会影响电网的正常使用。电容器从外形上分为圆形（如图4）和方形（如图5），功能上分为共补电容和分补电容（如图6）。
